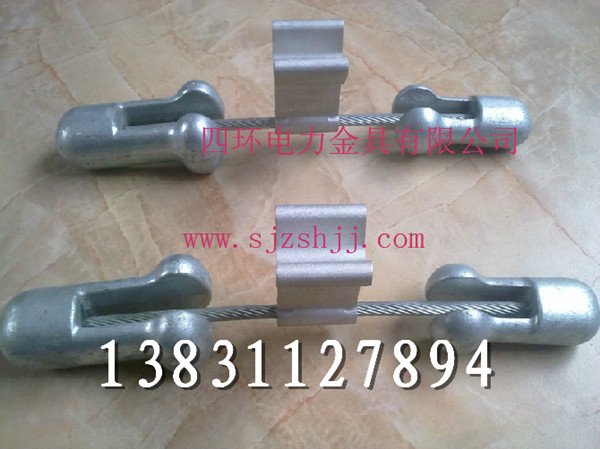

特點：防震錘采用哈羅式結構設計，其基本原理是動態吸收能量，其頻率覆蓋范圍為6Hz-150Hz，大小錘頭中間開槽，鋼絞線與錘頭連接處外露，可以觀察鋼絞線疲勞損壞情況，又不限制錘頭甩動，不磨損鋼絞線，并可獲得數個諧振頻率，適用于纜徑9.5mm～27mm的光纜(已包含護線條在內所能夾持的光纜直徑)。并在此范圍內有四個諧振頻率，可滿足各種型號ADSS/OPGW的需要，具有非常有效的減振效果。用途：防震錘主要用于ADSS光纜、OPGW光纜及電力架空導線上，消除或降低導線、光纜在層流風作用下產生的振動，以防止夾持金具及光纜的損壞。
本實用新型涉及架空線路及ADSS/OPGW光纜用防震錘，兩個錘頭大小及重量不同，體積及重量較大的為大錘頭，大錘頭距線夾的距離遠，體積及重量較小的為小錘頭，小錘頭距線夾的距離近，且錘頭呈音叉形，吊線固定于音叉的根部。本防震錘能產生四個諧振頻率，能很好地覆蓋現實中各種線路的振動頻率范圍。加裝本防震錘后，線路的振幅大幅下降，且能夠形成穩定振動的頻率特別稀有。本防震錘能有效地控制各種等級的微風振動，從而有效地消除疲勞，保證線路的壽命。而且本防震錘的吊線與錘頭的連接處呈現槽形外露，不積水，其性能參數穩定，使用壽命較長。本防震錘獨特的設計，還可防止電暈的發生，從而減小電暈對線路的影響。
架空線路及ADSS/OPGW光纜用防震錘包括兩個錘頭，與錘頭端頭固連的吊線和夾于兩錘頭間吊線上的線夾，其特征在于：所述兩個錘頭大小及重量不同，體積及重量較大的為大錘頭(1)，大錘頭(1)距線夾 (3)的距離遠，體積及重量較小的為小錘頭(2)，小錘頭(2)距線夾(3) 的距離近，且錘頭呈音叉形，吊線(4)固定于音叉的根部。
|
